초간단 급 배수 펌프 시스템 - 자동수위조절기

안녕하세요? 오늘은 초간단 급/배수펌프 시스템을 만들 수 있는 자동수위조절기에 대해서 알아보겠습니다. 자동수위조절기를 이용하면 급수펌프 시스템과 배수펌프 시스템을 아주 쉽게 구현할 수 있어 매우 유용하다고 생각합니다. 필자는 볼탑이 달린 배수펌프를 사용하고 있었는데 몇 가지 불편한 점이 있어 직접 자동수위조절기를 설치하게 되었습니다. 오늘의 포스팅을 보시고 저와 비슷한 시설을 보유하신 분이나 관리하시는 분에게 도움이 되었으면 좋겠습니다.











1. 배수펌프(볼탑 일체형)의 단점

필자는 위와 같은 배수펌프에 대해서 지난번에 언급한 적이 있었습니다. 이 배수펌프는 매우 간편해서 사다 놓고 전원만 연결하고 호스만 연결하면 아주 쉽게 배수 시스템을 만들 수 있는 장점이 있습니다. 또한 전극봉 배수펌프 시스템에 비해 오염되고 더러운 물에서도 오랫동안 사용할 수 있습니다. 그러나 아래와 같이 단점도 분명히 있습니다.



1) 위의 그림과 같이 수위 구간이 정해져 있습니다. 이 수위 구간은 볼탑으로 인해 고정이 되어 있어 인위적으로 조절하는 것이 불가능합니다. 가령 펌프 아래쪽에 벽돌 같은 것을 놓고 펌프의 높이를 조절한다면 모를까요.



2) 위의 볼탑은 필자의 경험상 자주 ON/OFF가 되면 쉽게 고장이 납니다. 물론 자주 ON/OFF를 해도 오래가는 설비는 별로 없겠지만 위의 볼탑 일체형 배수펌프는 더더욱 그러합니다. 특히 지하수가 콸콸 솟아나는 영구 배수 Sump의 경우 위와 같은 볼탑 일체형 배수펌프를 설치하면 금방 고장이 납니다.



그렇다고 전극봉을 이용한 배수펌프 시스템을 만들려면 너무 복잡하고 힘이 듭니다. 준비할 재료만 해도 전자접촉기(MC), EOCR, 플로트리스 스위치, 해당 재료를 넣고 조립할 Box 하며 시간과 노력이 너무 많이 들어갑니다. 또한 MC와 EOCR, 전극봉, 플로트리스 스위치에 대해서 모르는 사람은 전극봉 시스템을 구현하는데 엄두를 낼 수 없습니다. 하지만 자동수위조절기를 사용하면 전기를 잘 모르는 사람이라도 비교적 쉽게 전극봉을 이용한 배수펌프 시스템을 구현할 수 있습니다.















2. 자동수위조절기란?

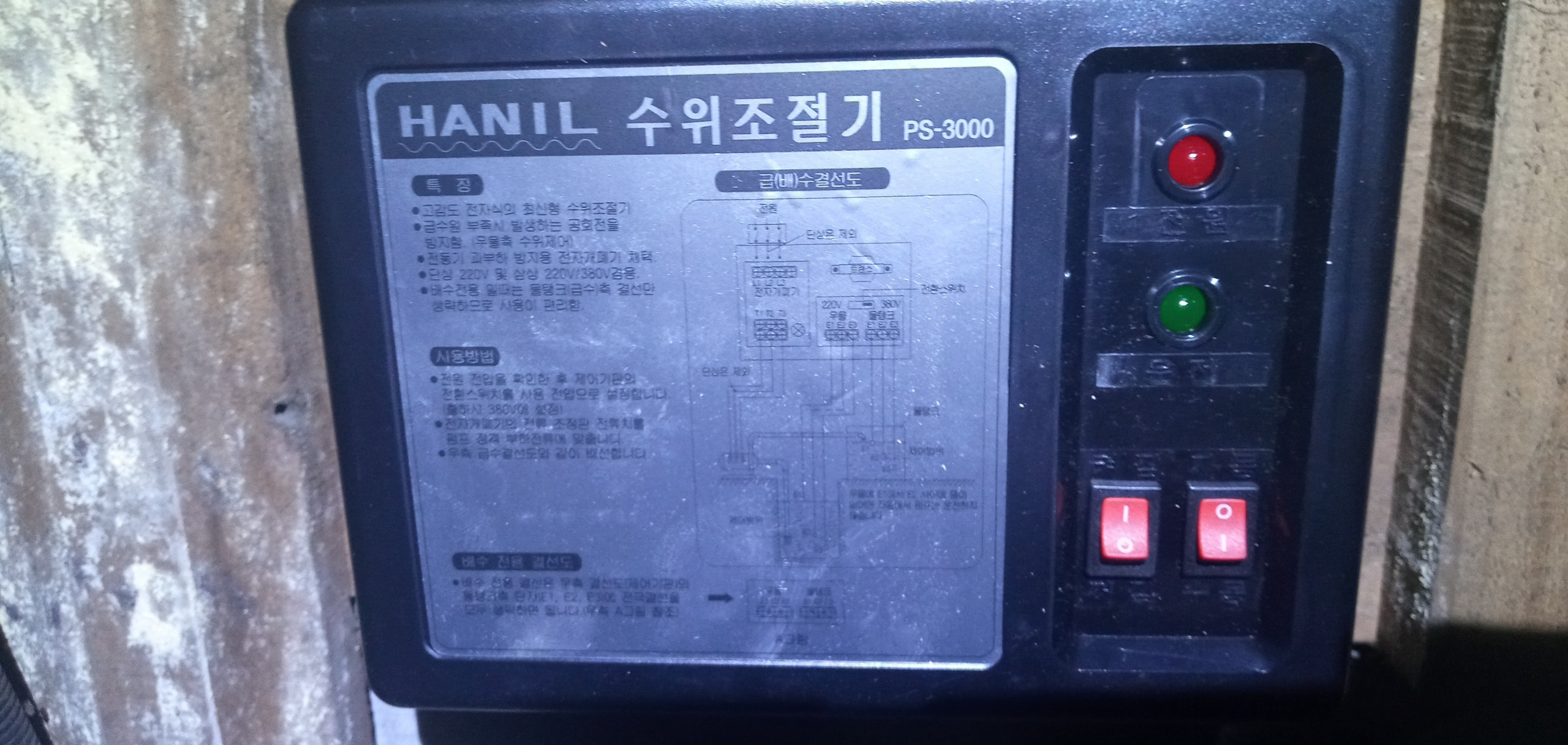

자동수위조절기는 위와 같이 생겼습니다. 인터넷에서도 구매가 가능하고 몇 개의 Maker가 있습니다. 필자가 구매한 것은 3kw짜리 배수펌프까지 적용 가능한 한일전기의 PS-3000 수위 조절기입니다. 자동수위조절기 Box안에는 MC, EOCR, 단자대, 플로트리스 스위치가 조립되어 들어가 있습니다.



즉 자동수위조절기가 있으면 전극봉, 전극봉 홀더, 배수펌프만 있으면 전극봉을 이용한 급수/배수 시스템을 만들 수 있습니다. 대략 10만 원 안쪽이면 위의 모든 자재들을 구매할 수 있습니다.











3. 자동수위조절기를 이용한 배수펌프 시스템 만들기

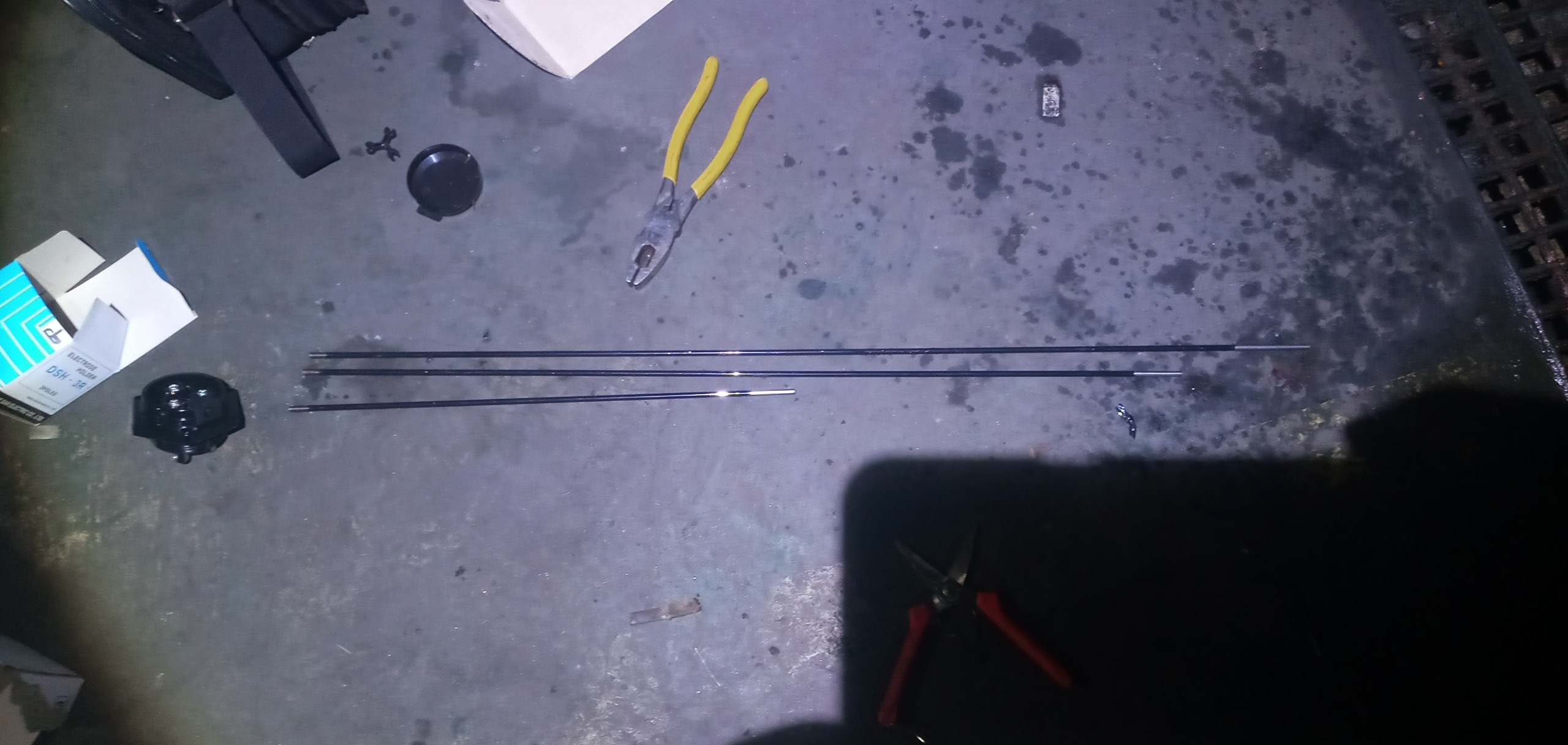

1) 먼저 전기 자재상에서 위와 같이 전극봉과 전극봉 홀더를 구매합니다. 전극봉은 필요한 길이에 따라 잘라주고 끝부분의 필름을 벗겨줍니다. 만약 끝부분을 벗겨주지 않으면 동작이 안됩니다. 전극봉을 전극봉 홀더에 끼우고 피스로 조여줍니다. 여기서 전극봉은 가장 짧은 것 순서로 전극봉 홀더에 E1, E2, E3로 연결하여 줍니다. 또한 VCTF 등의 전선을 벗기고 전극봉 홀더 위의 E1, E2, E3에 전선을 연결하여 줍니다. 여기까지 하면 전극봉 준비가 다 된 것입니다.





2) 위에서 만든 전극봉을 자동수위 조절기 Box를 열면 우물이라고 표시된 부분에 순서대로 연결해 줍니다. 그리고 펌프를 전자개폐기 하부에 연결한 다음 전원을 전자개폐기 상부에 연결해 주면 됩니다. 만약 단상이라면 가운데만 빼고 양쪽으로 연결해주시면 됩니다. 이러면 전극봉을 이용한 배수펌프 시스템이 완성된 것입니다. 매우 간단하지요?

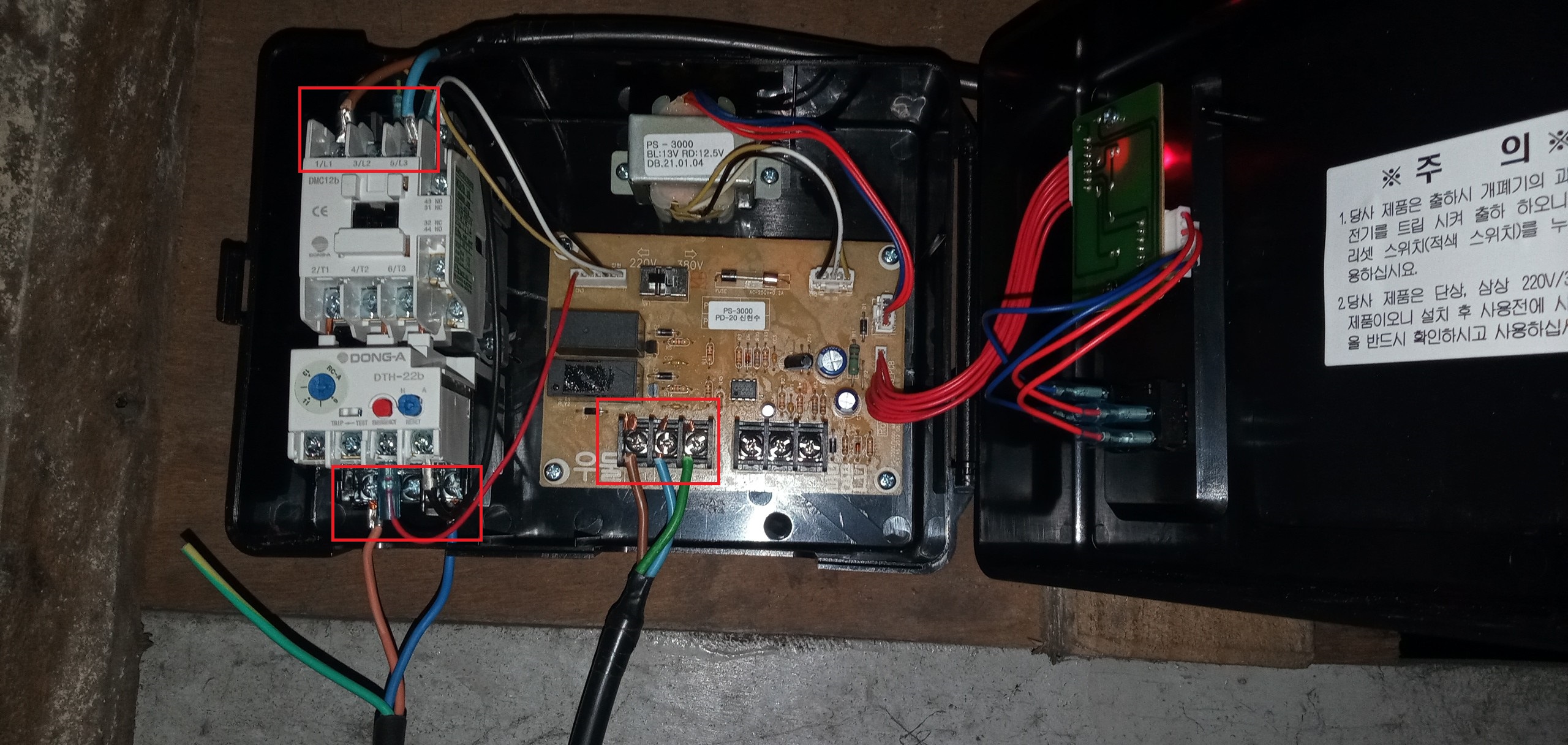

3) 위의 Box가 자동수위조절기 내부입니다. 붉은색으로 표시한 부분이 필자가 연결한 부분입니다. 전극봉과 전극봉 홀더를 연결하고 나서 고작 3 부분만 연결해주면 배수펌프 시스템이 완성됩니다. 필자는 기존의 볼탑 일체형 펌프를 그대로 사용했기 때문에 펌프에 붙어 있는 볼탑은 항상 위로 향하도록 케이블 타이를 이용하여 고정시켜 놓았습니다.







4) 자동수위조절기 Box 외부의 붉은 스위치를 켜고 자동으로 설정합니다. 수위가 올라가서 E1에 다다르면 펌프가 동작해야 합니다. 그리고 E2에 도달하도록 수위가 다시 내려가면 펌프는 정지해야 합니다. 이것이 전극봉을 이용한 올바른 배수펌프 시스템의 동작특성입니다.











4. 자동수위조절기를 이용한 급수펌프 시스템 만들기

자동수위조절기를 이용하여 급수시스템을 만드는 방법은 배수시스템을 만드는 방법과 동일합니다. 다만 우물 쪽의 E1과 E3를 연결하여야 하며 전극봉은 물탱크 쪽에 연결해야 합니다. 그 외 나머지 방법은 동일합니다.











이렇게 오늘은 자동수위조절기를 이용하여 초간단 급/배수 시스템을 만들어보았습니다. 위 방법을 이용하면 시퀀스 제어에 대해서 잘 모르시는 분들이라도 급/배수 시스템을 만들 수 있습니다. 정말 유용한 것이니 필요하신 분들은 구매해서 필자처럼 만들어서 써 보시는 것도 좋을 것 같습니다. 오늘도 긴 글 읽어주셔서 감사합니다.
